Одножильный-оптический кабель GJFJH — это одножильный оптический кабель высокой-плотности, с плотным-буферным буфером-, предназначенный для сборки косичек/патч-кордов, внутренней ответвительной проводки FTTH и соединений оборудования высокой-плотности. Изготовленный из высоко-арамидной нити и гибкой внешней оболочки, он обеспечивает стабильные оптические характеристики при высоких механических нагрузках и малых радиусах изгиба.
Особенности продукта
Высокоэффективный-плотный буфер:Прецизионный буфер толщиной 600 мкм/900 мкм, предназначенный для непрерывной зачистки на расстоянии 30–50 мм одним-ходом без остатков, что значительно сокращает время сборки оптического разъема.
Арамидный растяжимый сердечник:Усилен высоко-арамидной нитью, обеспечивающей кратковременное-сопротивление растяжению до 100 Н для защиты внутренних волокон во время-вытягивания кабеля при высоких нагрузках.
Огнестойкая-экологичная-внешняя оболочка:Доступны внешние оболочки из огнестойкого-поливинилхлорида IEC 60332-1, с низким-дымным нулевым-галогенным покрытием (LSZH) или из высокоизносостойкого ТПУ.
Изгиб-Нечувствительная трансмиссия:Включает волокна G.657.A1/A2 или OM3/OM4 для обеспечения минимальных потерь на затухание даже при малых радиусах изгиба при прокладке шкафа с высокой-плотностью.
Компактная и легкая конструкция:Сверх-тонкий одножильный-профиль (внешний диаметр 2,0 мм/3,0 мм) оптимизирует использование пространства в оптических распределительных кроссах (ODF) и клеммных коробках FTTH.
Параметры настройки
|
Элемент персонализации |
Доступные опции и технические характеристики |
|
Стандарт волокна |
Одиночный-режим: G.652D, G.657.A1, G.657.A2 Многофункциональный-режим: OM1, OM2, OM3, OM4, OM5 |
|
Диаметр плотного буфера |
600 мкм/900 мкм (стандартный, легкий-зачистной или огнестойкий-огнестойкий) |
|
Внешний диаметр кабеля |
1,6 мм, 1,8 мм, 2,0 мм, 3,0 мм (доступны нестандартные допуски) |
|
Материал куртки |
ПВХ (UL94-V0), LSZH (IEC 60332-1), ТПУ (высокая абразивность/наружный материал) |
|
Цвет куртки |
Стандартные (желтый, оранжевый, голубой, фиолетовый Эрика) или пользовательские цвета Pantone |
|
Маркировка кабеля/печать |
Изготовленное на заказ фирменное наименование, логотип OEM, последовательная маркировка счетчика (точность 1 м / 1 фут) |
|
Катушка и упаковка |
Пластиковая катушка, фанерная катушка, катушка с полиэтиленовой пленкой, индивидуальный брендинг внешней коробки |
Рабочий процесс настройки
Подтверждение требования:Укажите тип оптического волокна, материал оболочки, диаметр кабеля и цветовые характеристики, чтобы получить точную заводскую цену в течение 12 часов.
Образец проверки:Бесплатный образец кабеля изготавливается и отправляется в течение 3–5 дней для зачистки, оптического тестирования и утверждения.
Пилотное производство и испытания:Полномасштабное-производство начинается после утверждения образца-с непрерывными рефлектометрическими испытаниями и лазерным контролем внешнего диаметра.
Индивидуальная упаковка и брендинг:Выполните намотку катушек по индивидуальному заказу, проверку метровой-маркировки и упаковку OEM во внешнюю коробку в соответствии с правилами вашего склада.
Проверка качества и доставка:Отчет о заводских приемочных испытаниях (FAT) выдается перед отправкой по воздуху, морю или экспресс-доставке.
Протокол контроля качества
Каждая производственная партия перед отправкой проходит 100% заводскую проверку:
Оптическое затухание и рефлектометрическое тестирование (1310/1550 нм)
Измерение силы зачистки буфера и геометрии
Испытание на прочность на растяжение и раздавливание (стандарт IEC)
Выборочная проверка-огнестойкости (для вариантов LSZH)
Производственная мощь и возможности глобальных поставок
Производственная мощность и масштаб:Наши современные производственные мощности достигают годовой мощности в 15 миллионов километров, обеспечивая поддержку крупных глобальных инфраструктурных и телекоммуникационных проектов.
Широкий спектр направлений экспорта:Наша продукция обслуживает основные национальные магистральные сети и экспортируется в более чем дюжину стран/регионов, включая США, Японию, Южную Корею, Европу и ОАЭ.
Нам доверяют ведущие предприятия:Признан квалифицированным поставщиком для таких лидеров отрасли, как China Telecom, China Mobile, China Unicom, China Railway Construction Corporation и China National Petroleum Corporation.
Стандарты качества и окружающей среды:Работает строго в соответствии с системами управления качеством ISO9001 и системами экологического менеджмента ISO14001 в сочетании с лицензиями на вещание и телевизионные сети, что обеспечивает превосходную производительность в суровых условиях эксплуатации.

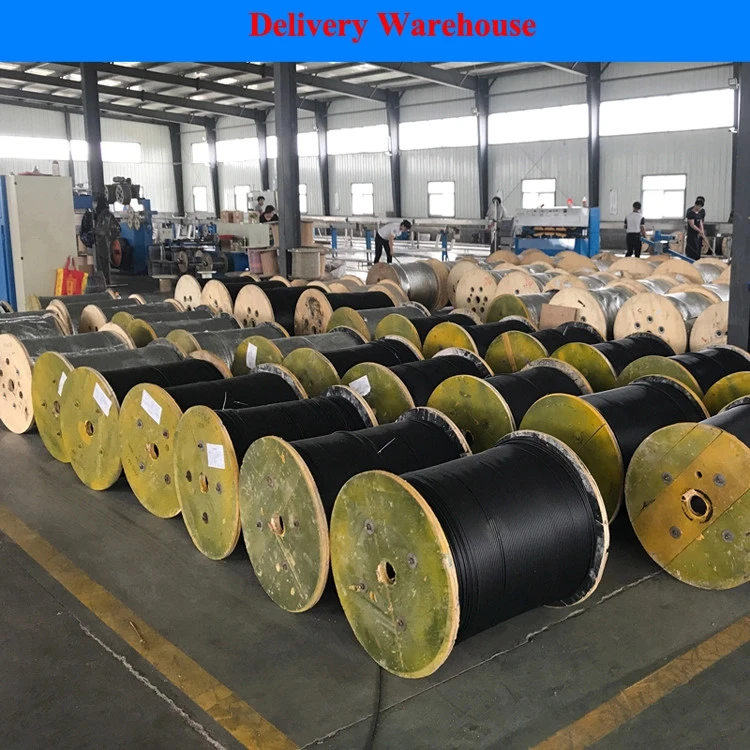

Упаковка и логистика
Стандартная упаковка
Фанерная катушка/пластиковая катушка внутри усиленной экспортной коробки.
Логистическая поддержка
ФОБ, КИФ, ДДП; индивидуальная маркировка штрих-кодом для складов Amazon/Distribution.
Время выполнения
3-5 дней для стандартных образцов; 10-12 дней для заказов на 100 км+.
Ключевые атрибуты
|
Название бренда |
Шэн Тан |
Номер модели |
Gjfjv |
|
Тип |
внутренний оптоволоконный кабель |
Место происхождения |
Гуандун, Китай |
|
Количество проводников |
Больше или равно 10 | Номер модели | Gjfjv |
| Свободная трубка | ПБТ | Количество С | Больше или равно 10 |
| Тип волокна | одномодовый/многомодовый | ножны | ПВХ, ЛСЖ, ТПУ |
| Количество клетчатки | 2-48 ядер | минимальный заказ | 2000 метров/метров |
| Приложение | Телекоммуникации, Антенна, Воздуховод | Порт | ГУАНЧЖОУ |
| Место происхождения | Гуандун, Китай (материк) |
Упаковка и доставка
| Продажа единиц | Один предмет | Размер одной упаковки | 20х25х10 см |
| Одиночный вес брутто | 2.000 кг |
Время выполнения
| Количество (метры) | 1 - 1000 | 1001 - 50000 | 50001 - 300000 | > 300000 |
| Срок выполнения (дней) | 7 | 12 | 25 | Для переговоров |
Возможности настройки
| Вариант | Мин. заказ: | Плата за настройку |
|
Индивидуальный логотип по запросу |
1000 метров | -- |
|
Индивидуальная упаковка По запросу |
1000 метров | -- |
|
Графическая настройка По запросу |
1000 метров | -- |
Описание продукта
Характеристики оптического кабеля
| G.652D | 50/125μm | 62.5/125μm | ||
| Затухание (+20 градус) | @850 нм | Меньше или равно 3,0 дБ/км | Меньше или равно 3,0 дБ/км | |
| @1300 морских миль | Меньше или равно 1,0 дБ/км | Меньше или равно 1,0 дБ/км | ||
| @1310 нм | Меньше или равно 0,36 дБ/км | |||
| @1550 морских миль | Меньше или равно 0,22 дБ/км | |||
| Пропускная способность (класс А) | @850 нм | Больше или равна 500 МГц·км | Больше или равна 200 МГц·км | |
| @1300 морских миль | Больше или равна 1000 МГц·км | Больше или равна 600 МГц·км | ||
| Числовая апертура | 0,200±0,015НА | 0,275±0,015НА | ||
| Обрезка кабеля-от длины волны λcc | Меньше или равно 1260 нм | |||
Часто задаваемые вопросы
Вопрос: Как работает жесткий буфер во время быстрых-очисток?
A: Плотный буфер толщиной 900 мкм предназначен для легкого удаления остатков без остатков за одну операцию длиной до 50 мм. Это предотвращает разрушение покрытия волокна и значительно увеличивает производительность сборки разъемов на заводах.
Вопрос: Соответствует ли ваша куртка LSZH европейским стандартам пожарной безопасности CPR?
А: Да. Наши материалы оболочек LSZH соответствуют стандартам IEC 60332-1, IEC 60754-1/2 и IEC 61034-2, что делает их пригодными для импорта на европейский рынок и соответствия строительным нормам.
Вопрос: Можем ли мы заказать оболочки разных цветов для многомодовой и одномодовой-идентификации?
А: Да. Мы следуем цветовым стандартам TIA-598-C: желтый (OS2), оранжевый (OM1/OM2), голубой (OM3) и фиолетовый Erika (OM4). Пользовательские цвета Pantone также доступны по запросу.
Вопрос: Каков минимальный объем заказа (MOQ) для печати индивидуального логотипа на куртке?
О: Наш минимальный заказ на печать индивидуальной-маркировки метража и OEM-этикеток на катушках составляет 2000 метров на каждую спецификацию.
Вопрос: Какие гарантии затухания вы предоставляете для одномодового волокна G.657.A2?
О: Мы гарантируем максимальное затухание менее или равное 0,4 дБ/км на длине волны 1310 нм и менее или равное 0,3 дБ/км на длине волны 1550 нм, проверенное и задокументированное в отчете о заводских испытаниях, прилагаемом к каждой поставке.
Вопрос: Поставляете ли вы с этим кабелем готовые-пигтейлы или просто необработанный кабель на катушках?
О: Мы поставляем как оптоволоконные кабели на катушках, так и полностью собранные-готовые пигтейлы/патч-корды с предварительно-разъемами SC, LC или FC в соответствии с вашей спецификацией.
