Характеристики оптического кабеля GYTC8S

Название бренда	Оптический кабель Шэнтан	Номер модели	GYTC8S
Тип	Наружный оптоволоконный кабель	Место происхождения	Гуандун, Китай
Количество проводников	Больше или равно 10	Номер модели	GYTC8S
Цвет	черный	Материал куртки	ПЭ/ЛСЖ
Количество клетчатки	2-144	Силовой член	Фосфатированная стальная проволока
Использование	Для сращивания	минимальный заказ	2000 метров/метров
Приложение	Телекоммуникации, антенна, воздуховод	Порт	ГУАНЧЖОУ
Место происхождения	Гуандун, Китай (материк)

Почему стоит выбрать кабель в форме восьмерки?

При развертывании с воздуха несущая конструкция может иметь прямое влияние на стоимость установки и сложность проекта.

Интегрированный мессенджер:Несущий провод встроен в структуру кабеля в форме восьмерки, что позволяет кабелю обеспечивать собственную воздушную поддержку, а не полагаться на отдельно установленный несущий провод.

Быстрая воздушная установка:Интегрированная конфигурация кабеля-и-мессенджера может упростить установку, поскольку оптический кабель и опорный элемент развертываются вместе.

Защита стальной ленты:Броня из стальной ленты обеспечивает механическую защиту оптического сердечника и может повысить устойчивость к внешнему разрушению и ударам по сравнению с не-бронированными конструкциями.

Защита свободных волокон трубки:Оптические волокна размещены внутри свободных трубок, что позволяет волокнам оставаться относительно изолированными от внешних механических напряжений и изменений окружающей среды.

Водонепроницаемая-строительная конструкция:Водоблокирующие-материалы могут помочь ограничить продольную миграцию влаги внутри жилы кабеля, что важно при прокладке на открытом воздухе.

Наружная полиэтиленовая оболочка:Внешняя оболочка из полиэтилена обычно используется для обеспечения защиты от внешней среды, включая ультрафиолетовое излучение и общие погодные условия.

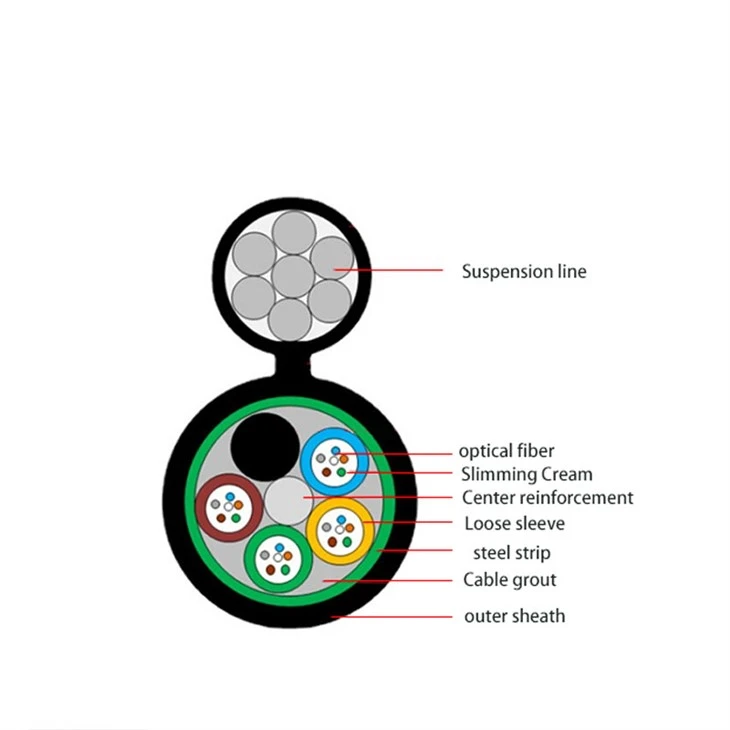

Структура кабеля GYTC8S

GYTC8S использует несколько защитных слоев, чтобы сбалансировать оптические характеристики и механические требования к воздуху.

Оптические волокна:Оптические волокна обеспечивают путь передачи для сети связи.

Свободные трубы из ПБТ:Волокна помещаются внутри свободных трубок, которые обеспечивают механическую защиту и защиту окружающей среды.

Член Центральной силы:Металлический центральный силовой элемент обеспечивает структурную поддержку сердечника кабеля.

Водоблокирующий-материал:Водоблокирующие-соединения или материалы помогают уменьшить продольную миграцию воды внутри кабеля.

Стальная ленточная броня:Слой стальной ленты обеспечивает дополнительную механическую защиту вокруг оптического сердечника.

Стальной посланник:Встроенная стальная направляющая обеспечивает вспомогательную функцию, необходимую для установки антенны в форме восьмерки.

ПЭ внешняя оболочка:Внешняя оболочка защищает кабель от воздействия внешней среды.

Сравнение технологий: GYTC8S и ADSS

Параметр	GYTC8S (рис. 8)	ADSS (полностью-диэлектрический самостоятельный-несущий)
Структурное проектирование	Композитный профиль в форме восьмерки со встроенной стальной несущей проволокой.	Цельный круглый профиль с внутренними не-прочными элементами.
Член основной силы	Оцинкованная стальная проволока.	Арамидная пряжа (или подобное высокомодульное волокно).
Максимальная длина пролета	Обычно пролеты короткие и средние (50–150 м).	Пролеты от длинных до очень длинных (100–1000 м+).
Устойчивость к электромагнитным и радиочастотным помехам	Не застрахован. Металлический провод может действовать как антенна и требует надлежащего заземления.	Полностью неуязвим, что делает его пригодным для установки вблизи линий электропередач.
Среда установки	Распределительные столбы телекоммуникаций, зоны низкого-напряжения, сети FTTx.	Высоковольтные-вышки ЛЭП, магистрали-дальней связи, переходы через реки и каньоны, зоны,-чувствительные к радиочастотам.
Вес и нагрузка на шест	Обычно тяжелее из-за стальных компонентов, создающих большую нагрузку на опоры.	Меньший вес при заданном классе прочности, что снижает нагрузку на опору.
Риск коррозии	Стальной несущий провод со временем подвержен коррозии, особенно в прибрежных или промышленных районах.	Отсутствие риска коррозии металла, что потенциально приводит к увеличению срока службы в суровых условиях.
Вспомогательное оборудование	Требуются стандартные натяжные и подвесные зажимы, предназначенные для проводов.	Требуется специальное диэлектрическое оборудование (тупиковые-концы, подвесные комплекты), чтобы захватить кабель, не повреждая его.

Приложения

Сельский широкополосный доступ

Подходит для расширения оптоволоконных сетей в сельской местности, где существующие опоры можно использовать для развертывания с воздуха.

Фидерные сети FTTx

Может рассматриваться для воздушных фидерных секций, соединяющих распределительную инфраструктуру с сетями доступа.

Сети телекоммуникационных полюсов

Встроенный мессенджер делает GYTC8S подходящим для маршрутов телекоммуникационных столбов, где предпочтительна конструкция в виде восьмерки.

Локальные сети связи

Может использоваться для воздушных участков местной и региональной инфраструктуры связи.

Кампус и промышленные сети

Подходит для наружных участков частных сетей связи, где требуется-развертывание на опоре.

Воздушные магистральные маршруты

Конфигурации с большим-волокном-можно рассматривать для маршрутов воздушной связи с большей-пропускной способностью с учетом пролета и механических требований.

Производственный процесс

Производство GYTC8S сочетает сборку оптического кабеля с механическим армированием и формированием восьмерки.

Подготовка волокна

Оптические волокна проверяются в соответствии с указанным типом волокна и оптическими требованиями.

Формирование рыхлой трубки

Волокна помещаются в высокопрочные-свободные трубки с указанным наполнителем и защитными материалами.

СЗ Скрутка

Свободные трубки и наполнители скручены вокруг центрального силового элемента, образуя сердечник кабеля.

Блокировка воды

Водоблокирующие-материалы применяются для уменьшения миграции влаги через жилу кабеля.

Применение стальной ленты

Вокруг жилы кабеля наносится стальная ленточная броня в соответствии с утвержденной конструкцией.

Подготовка мессенджера

Указанная стальная направляющая подготовлена для самонесущей секции.

Рисунок-8. Обшивка

Сердечник оптического кабеля и соединительная часть интегрированы в структуру внешней оболочки в форме восьмерки.

Тестирование и проверка

Оптические, размерные и механические характеристики проверяются согласно согласованной спецификации.

Контроль качества

При развертывании в воздухе контроль качества должен охватывать как оптические характеристики, так и механическую надежность.

Проверка волокна:Тип волокна и оптические характеристики проверяются на соответствие подтвержденной спецификации.

Проверка количества волокон:Количество и маркировка волокон проверяются на протяжении всего производства.

Проверка незакрепленной трубки:Контролируются размеры трубок, расположение волокон и состояние наполнения.

Контроль размеров кабеля:Проверяются диаметр кабеля, размеры поводка и профиль восьмерки.

Испытание на растяжение:Механические характеристики оцениваются в соответствии с выбранной конструкцией кабеля.

Краш-тестирование:Бронированная кабельная конструкция оценивается на соответствие действующим требованиям-сопротивления раздавливанию.

Испытание на изгиб:Характеристики изгиба проверяются в соответствии с применимой спецификацией продукта.

Осмотр оболочки:Проверяются внешний вид, толщина, маркировка и качество поверхности полиэтиленовой оболочки.

Заключительная проверка:Готовый кабель перед упаковкой проверяется на соответствие утвержденной технической спецификации.

Индивидуальный кабель GYTC8S

Не каждая воздушная сеть имеет одинаковый пролет, количество волокон или требования к окружающей среде. Мы поддерживаем индивидуальные конфигурации GYTC8S для закупок на основе проектов-.

Кастомизация может включать в себя:

Количество клетчатки
Тип волокна
Спецификация провода Messenger
Размеры кабеля
Конфигурация стальной ленты

Материал оболочки
Цвет оболочки
Идентификация кабеля
Маркировка счетчика
Логотип клиента
Длина кабеля

Сила компании

Гуандун Шэнтан — национальное высокотехнологичное-предприятие, специализирующееся на производстве оптоволоконных кабелей, проводов, устройств и оборудования доступа. Годовой объем продаж составляет около 10 миллионов жил-километров. Продукция обслуживает национальные магистральные сети и экспортируется в США, Японию, Корею, Юго-Восточную Азию, Европу и на Ближний Восток для телекоммуникационного, железнодорожного, энергетического, радиовещательного, аэрокосмического и оборонного секторов. Компания, известная своим качественным сырьем, контролем процессов и после-сервисным обслуживанием, постоянно внедряет инновации, предлагая запатентованную продукцию.

Упаковка и доставка

Упаковка кабельного барабана:GYTC8S обычно поставляется на подходящих кабельных барабанах для безопасной транспортировки, хранения и контролируемого развертывания на объекте.

Индивидуальная упаковка:Размер барабана, длина кабеля, этикетки продукта, маркировка метража и идентификация OEM могут быть согласованы в соответствии с требованиями заказа.

Варианты доставки

Морские перевозки: рекомендуется для крупных-заказов кабеля и проектных поставок.
Железнодорожные перевозки: доступны для некоторых международных маршрутов, где железнодорожные перевозки практичны.
Авиаперевозка: подходит для образцов, срочных заказов и небольших-отгрузок.


Минимальный заказ, время выполнения и оплата

При планировании проекта следует всесторонне оценить количество, производственный цикл и сроки поставки.

Количество (метры)	1 - 4000	4001 - 90000	90001 - 1000000	> 1000000
Срок выполнения (дней)	5	15	30	Для переговоров

Условия оплаты включают в себя:

Т/Т: депозит 30%, 70% перед отправкой
PayPal или Вестерн Юнион

Для индивидуальных заказов или заказов большого-объема окончательный минимальный заказ, время выполнения и условия оплаты должны быть подтверждены в предложении.

Признание отрасли

Нашей продукции доверяют ведущие игроки отрасли по всему Китаю, включая China Telecom, China Mobile, China Unicom, China Railway Construction Corporation (CRCC), China Eastern Airlines и PetroChina. Эти долгосрочные-партнерские отношения демонстрируют нашу надежность и конкурентоспособность в обслуживании важнейших секторов инфраструктуры и связи.

Сертификаты

Компания Guangdong Shengtang Optical Fiber Cable & Communication Equipment Co., Ltd. работает в соответствии со строгой системой управления качеством и получила международно признанную сертификацию, включая SGS ISO 22000:2005, что отражает нашу приверженность постоянному качеству продукции и контролю процессов.

productcate-1-1

Часто задаваемые вопросы

Вопрос: Какое количество волокон доступно?

Ответ: В текущей спецификации продукта Shengtang указано от 2 до 144 волокон, доступны индивидуальные конфигурации.

Вопрос: Подходит ли GYTC8S для широкополосной связи в сельской местности?

А: Да. Рисунок-8. Самонесущие кабели обычно используются для воздушного доступа и развертывания широкополосной связи в сельской местности, где доступна существующая инфраструктура опор.

Вопрос: В чем разница между GYTC8S и ADSS?

О: GYTC8S использует металлический носитель и структуру в виде цифры-8, тогда как ADSS использует полностью-диэлектрическую самонесущую конструкцию. Выбор зависит от электрической среды, пролета, нагрузки на опору и требований проекта.

Вопрос:Можно ли устанавливать GYTC8S рядом с линиями высокого-напряжения?

О: Поскольку GYTC8S содержит металлические компоненты, необходимо тщательно оценить электрическую среду. Если требуется полностью диэлектрический кабель, ADSS может оказаться более подходящим.

Вопрос: Является ли GYTC8S водонепроницаемым?

О: Его конструкция со свободными-трубками и водоблокирующим-предназначена для ограничения проникновения влаги и продольной миграции воды. Точные характеристики блокировки воды-должны быть подтверждены в паспорте продукта.

Вопрос: Какова типичная рабочая температура?

A: Типичные конструкции GYTC8S могут поддерживать температуру от -40 до +70 градусов, но окончательный температурный диапазон зависит от выбранной конструкции и технических характеристик.

Вопрос: какой минимальный заказ?

О: текущий минимальный заказ составляет 2000 метров. Индивидуальные заказы могут иметь разные требования.

В: Какие способы доставки доступны?

О: Морские, железнодорожные и воздушные перевозки доступны в зависимости от пункта назначения, объема заказа и требований к доставке.

Вопрос: Можете ли вы предоставить образец GYTC8S?

А: Да. Доступность образца зависит от запрошенной конфигурации и требований проекта.

Вопрос: какое время выполнения заказа?

О: Опубликованное время выполнения заказа составляет примерно 5–30 дней в зависимости от количества заказа, более крупные заказы подлежат обсуждению. Окончательное время выполнения должно быть подтверждено в предложении.
